HTW-1100热电阻温度变送器

描述：HTW-1100热电阻温度变送器以热电阻作为测温元件，可将被测温度线性地转换成标准的4-20mA或1-5V信号输出。其输入/输出/电源之间相互隔离，以提高系统抗干扰的能力。

更新时间：2022-09-01
产品型号：HTW-1100
厂商性质：唐山凯讯科技（厂家直销）
联系我们留言询价
详情介绍

概述：

Overview


HTW-1100热电阻温度变送器以热电阻作为测温元件，可将被测温度线性地转换成标准的4-20mA或1-5V信号输出。其输入/输出/电源之间相互隔离，以提高系统抗干扰的能力。

主要技术参数：

Main technical parameters


输入信号Pt 100
Cu50
Cu100		输出信号4～20mA或1-5V
负载电阻0-550Ω（750Ω订货时需说明）基本误差±0.1%～±0.2%
绝缘电阻输入/输出/电源≥100MΩ绝缘强度输入/输出/电源≥500V/min
电    源24VDC±10%或220VAC±10%工作电流50mA(24VDC时)
防爆标志本安防爆型（ib）IICT6(可选)防爆额定值220VAC/DC
本安电路额定值最高开路电压≤4V
最大短路电流≤100mA		工作条件环境温度0-50℃
相对湿度≤85%
外形尺寸27×98×90mm(矮)
27×98×110mm(高)
注：24VDC为矮结构；220VAC结构

型号规格 ：

Model Specification


型号规格工作电源
HTW-11001入1出24VDC
HTW-12001入2出
                HTW-1101                1入1出                220VAC
                HTW-1201                1入2出

测量范围 ：

Measuring range


分度号测量范围
Pt100-200～600℃
Cu50-50～150℃
                Cu100                -50～150℃

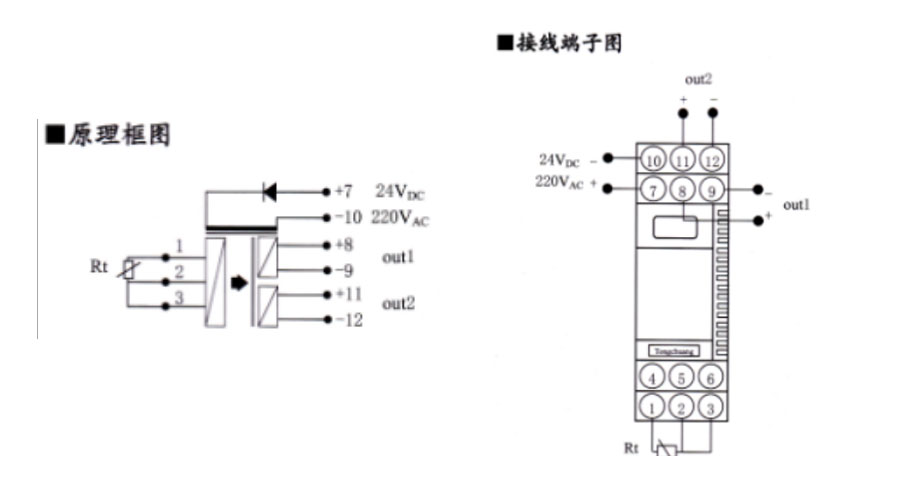

原理框图：

Block diagram
