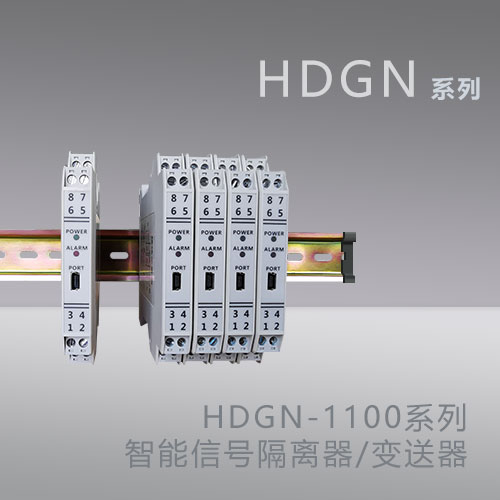

HDGN-1100系列智能信号隔离器/变送器是将来自现场等地方的信号，如：温度、电流、电压、电阻等的信号进行采集、放大、线性化等处理后输出隔离的标准工业传输信号。电源/输入/输出之间相互完全电气隔离。本仪表内嵌专用微功耗MCU（单片机），全数字化处理、高稳定、高可靠性，抗电磁干扰能力强。用户可以通过上位机软件自主选择输入信号类型及范围，输出信号类型等需要的功能。

主要技术指标：

Main technical indicators

输入信号	万能输入(详情见选型参考表)	输入设定	软件设置
输入阻抗	电流<50欧姆电压>1MΩ 毫伏与热偶>10MΩ	响应时间	电流输入<20ms 电压输入<200ms 温度输入<0.8s<>
配电电压	20VDC～26VDC	输出信号	电流或电压(详情见选型参考表)
负载电阻	电流输出要求负载<500欧电压输出要求负载>1MΩ	温度补偿	±0.5℃
总精度	±0.1％(具体见选型参考表)	隔离方式	输入／输出／电源相互隔离
绝缘电阻	输入／输出／电源≥100MΩ	绝缘强度	输入／输出(电源)≥1.5KV／1min
电源	21VDC～28VDC	工作条件	环境温度-10～+55℃ 相对湿度≤95％
外形尺寸	单通道：100(W)×115(L)×12.5(H)mm 双通道：100(W)×115(L)×17.5(H)mm


输入选型参考表：

Schematic diagram

输入分度类型		量程范围	精度
电流输入	4-20mA	4-20mA	±0.1%
	0-20mA	0-20mA	±0.1%
	-10-10mA	-10-10mA	±0.1%
	0-10mA	0-10mA	±0.1%
电压输入	0-5V	0-5V	±0.1%
	1-5V	1-5V	±0.1%
	0-10V	0-10V	±0.1%
	2-10V	2-10V	±0.1%
配电	配电24V	4-20mA	±0.1%
电阻	电阻	0-4000欧	±0.2%±0.5欧
mv	毫伏	-50-500mv	±0.1%±20uV
热电偶	K	-270-1370	±0.1%±0.4℃
	B	400-1820	±0.2%±1℃
	T	-270-400	±0.2%±0.4℃
	S	-50-1665	±0.2%±0.4℃
	E	-270-1000	±0.1%±0.4℃
	R	-50-1750	±0.2%±0.4℃
	N	-270-1300	±0.2%±0.4℃
	J	-210-1200	±0.2%±0.4℃
	WNE325	0-2315	±0.2%±0.4℃
	WNE526	0-2315	±0.2%±0.4℃
热电阻	PT100	-200-850	±0.1%±0.4℃
	PT10	-200-850	±0.2%±0.4℃
	PT1000	-200-850	±0.2%±0.4℃
	CU50	-50-150	±0.2%±0.4℃
	CU100	-50-150	±0.2%±0.4℃
备注：热电阻二线、三线、四线都能设置

输出选型参考表：

Schematic diagram

输出类型		量程	精度
电流输出	4-20mA	4-20mA	±0.1%
	0-20mA	0-20mA	±0.1%+15uA
	20-4mA	20-4mA	±0.1%
	20-0mA	20-0mA	±0.1%+15uA
电压输出	0-10V	0-10V	±0.1%+20mv
	0-5V	0-5V	±0.1%+20mv
	1-5V	1-5V	±0.1%
	2-10V	2-10V	±0.1%
备注：输出精度后面的附加的误差为绝对零点的误差
