HSW-1100热电偶温度变送器

描述：HSW-1100型热电偶信号变送器以热电偶作为测温元件，可将被测温度线性地转换成标准的4-20mA或1-5V信号输出。其输入/输出/电源之间相互隔离，以提高系统抗干扰的能力。

更新时间：2022-09-03
产品型号：HSW-1100
厂商性质：唐山凯讯科技（厂家直销）
联系我们留言询价
详情介绍

产品介绍：

Overview


HSW-1100型热电偶信号变送器以热电偶作为测温元件，可将被测温度线性地转换成标准的4-20mA或1-5V信号输出。其输入/输出/电源之间相互隔离，以提高系统抗干扰的能力。

主要技术参数

Main technical indicators


输入信号各种分度号的热电偶信号输出信号4～20mA或1-5V
负载电阻0-550Ω（750Ω订货时需说明）基本误差±0.2%～±0.5%
绝缘电阻输入/输出/电源≥100MΩ绝缘强度输入/输出/电源≥500V/min
电    源24VDC±10%或220VAC±10%工作电流50mA(24VDC时)
防爆标志本安防爆型（ib）IICT6(可选)防爆额定值220VAC/DC
本安电路额定值最高开路电压≤2V
最大短路电流≤100mA		工作条件环境温度0-50℃
相对湿度≤85%
外形尺寸27×98×90mm(矮)
27×98×110mm(高)		工作条件
注：24VDC为矮结构；220V为高结构

型号规格 ：

Model Specification


型号规格工作电源
HWR-11001入1出24VDC
HWR-12001入2出
HWR-11011入1出220VAC
HWR-12011入2出

测量范围 ：

Measuring range


分度号测量范围分度号测量范围
K0～1300℃S0～1600℃
E0～800℃ R0～1600℃
J0～600℃B400～1800℃
T-200～600℃ N-200～1300℃

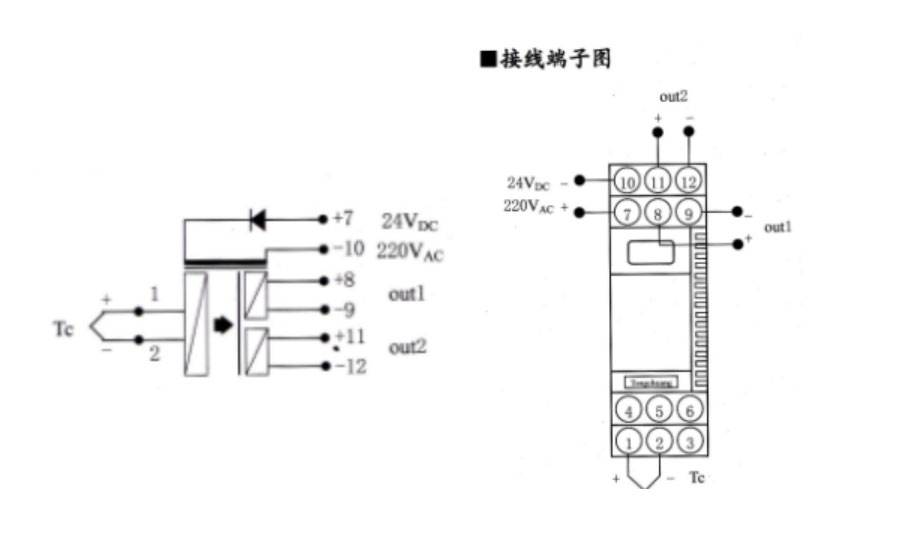

原理框图：

Block diagram
